Spark Test 2012 - Spark tester (IRAM-NM 244 / IEC 62230).

Equipo para ensayos de Seguridad Eléctrica en finales de línea de plantas productoras de electrodomésticos, equipamiento electrónico, luminarias, máquinas herramientas, etc de alto volumen.

Descargar Folleto

El equipo Spark Test (Spark Tester) se encuentra diseñado para realizar el ensayo de tensión en seco entre electrodos (spark test), para verificar la aislación de conductores eléctricos durante el proceso de fabricación, o en fases posteriores de producción, del 100% de la producción.

Es un equipo controlado por microcontrolador.

Este ensayo es aplicable a:

  • cables unipolares (sin envoltura).
  • conductores aislados componentes de un cable (venas).
  • y a reuniones de conductores aislados (venas) de cables antes de ser aplicada la envoltura.

Normas que aplica:
 - IRAM-NM 244 – Conductores y cables aislados. Ensayo de tensión en seco entre electrodos.
 - IEC 62230 – Electric cables - Spark-test method.

Características del Equipo
Alimentación: 220Vca, 50 Hz, monofásica (115 Vca opcional).
Tensión de Ensayo: Regulable entre 0 y 10 Kvca.

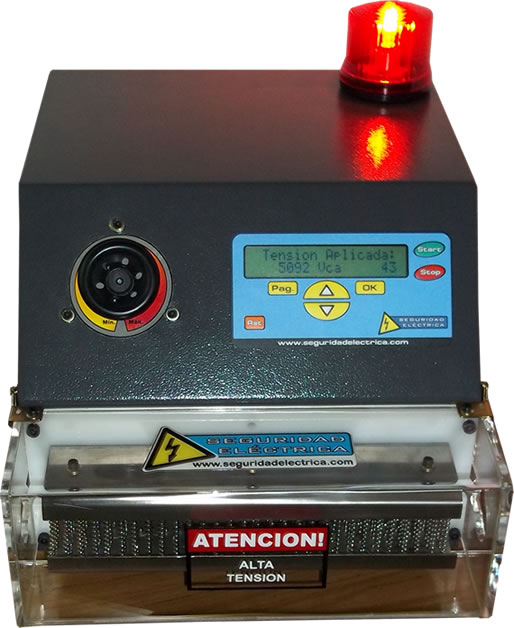

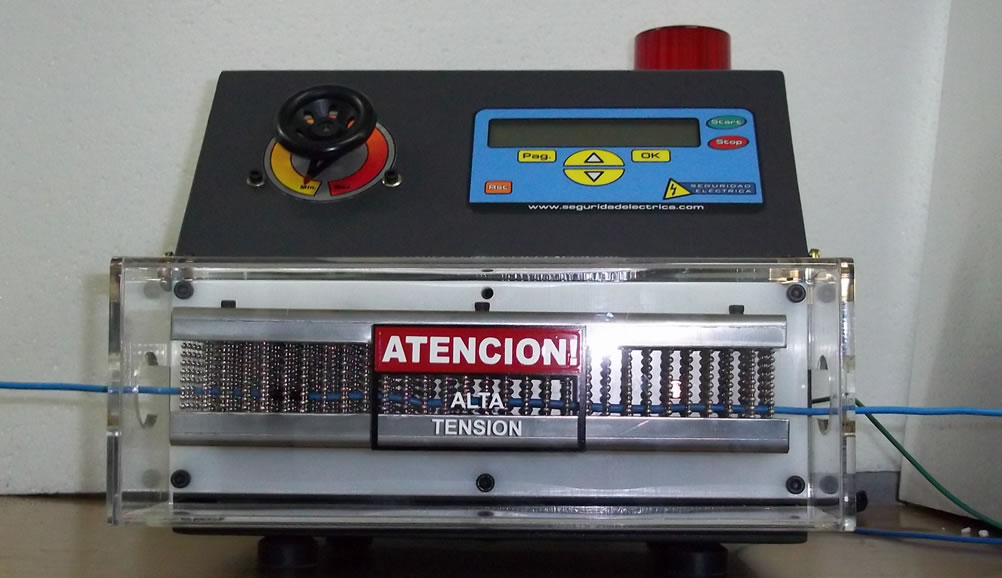

Electrodo:
  • Electrodo de cadenas de esferas.
  • Electrodo de 300mm de largo (hasta 100m/min.).
Indicadores:
  • Indicador de tensión de ensayo.
  • Indicación de Falla:
    • Sirena.
    • Baliza.
    • Destallador en display digital
    • Contador de Fallas.
Características:

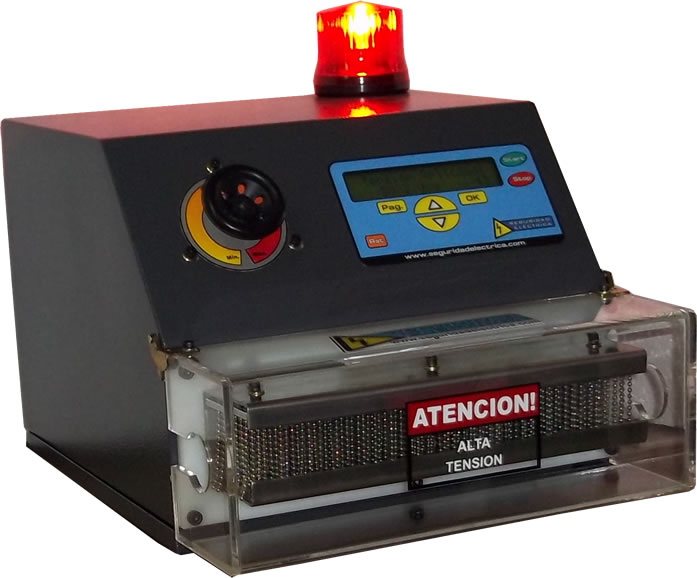

  • Cúpula de acrílico, para visualizar el cable.
  • Interruptor de protección para apagar el equipo al levantar la cúpula.
  • Salida NC (normal cerrado) para conectar la máquina de pasaje de cable.
  • Mesa regulable en altura (Opcional).
Control: Completamente controlado por microcontrolador.
Dimensiones:
  • 350 x 450 x 300 (h).
  • Peso del Equipo: 35 Kg.
  • Peso de la mesa: 10 Kg.
Garantía:
  • 12 meses.
  • Gran robustez en el diseño.
De acuerdo a:
  • IRAM-NM 244.
  • IEC 62230.

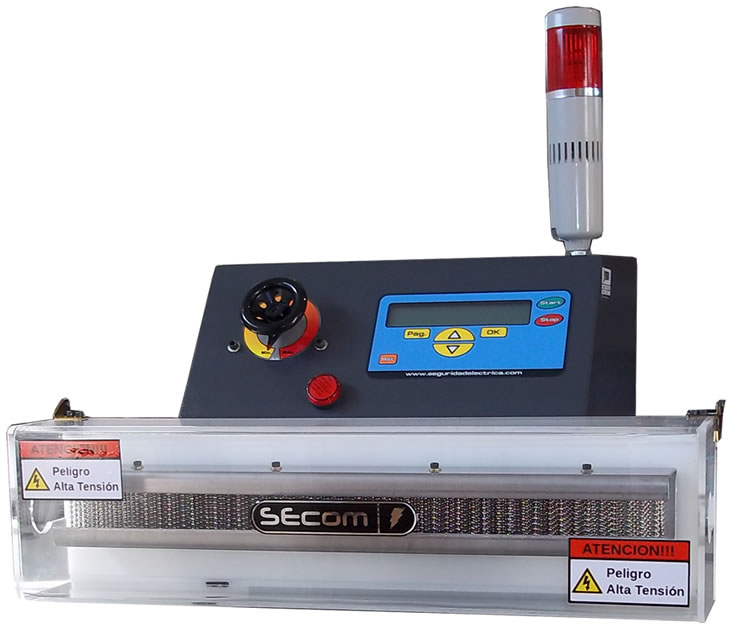

Spark Test 10KV Spark Test 10KVSpark Test 10KVSpark Test 10KVSpark Test 160m/min (10KVca)
