Esfera Rígida sin protección Ø12,5 mm y Ø50 mm - IP2X + IP1X - IEC 60529 + IEC 61032

La esfera rígida de Ø 12,5 mm sin protección y la esfera rígida de Ø 50 mm sin protección, se encuentran diseñadas y fabricadas de acuerdo a la Figura 5 y 6 de la norma IEC 61032.
Descargar Pdf

La esfera rígida de Ø 50 mm sin protección, se utiliza para el ensayo de verificación de los grados de protección mecánica proporcionada por las envolturas (carcaza o gabinete) de los equipos en cumplimiento de la primera cifra Nº 1 (IP1X) de acuerdo a la norma IEC 60529.

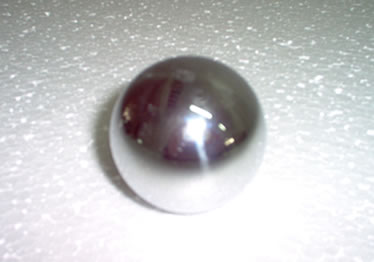

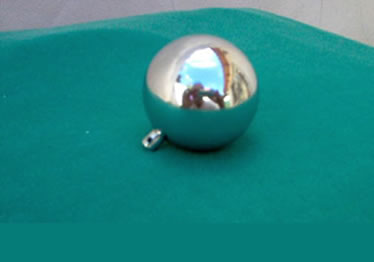

El dispositivo es una esfera metálica de Ø 50 mm con acabado superficial. Su utilización se encuentra descripta en la tabla 6 de la IEC 60529. Es la misma esfera de la figura 5 - Test Probe 1 - de la IEC 61032.

La esfera rígida de Ø 12,5 mm sin protección, se utiliza para el ensayo de verificación de los grados de protección mecánica proporcionada por las envolturas (carcaza o gabinete) de los equipos en cumplimiento de la primera cifra Nº 2 (IP2X) de acuerdo a la norma IEC 60529.

El dispositivo es una esfera metálica de Ø 12,5 mm con acabado superficial, y no posee guarda protectora. Su utilización se encuentra descripta en el apartado 13.2 de la IEC 60529. Es la misma esfera de la figura 6 - Test Probe 2 - de la IEC 61032.

Características del Equipo
Material del probador: Latón.
Terminación: Pulido.
Diámetros:
  • Ø 12,5 mm
  • Ø 50 mm
De acuerdo a:
  • Figura 5 (Test Probe 1) de la IEC 61032.
  • Figura 6 (Test Probe 2) de la IEC 61032.
  • IEC 60529.
