Presión de Bolilla (IRAM 2073 / IRAM 4220-1 / IEC 61032 / IRAM NM 60884-1)

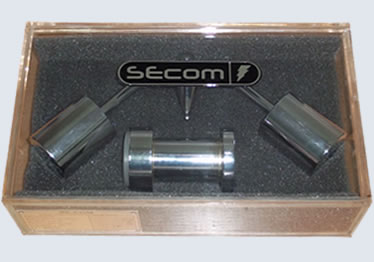

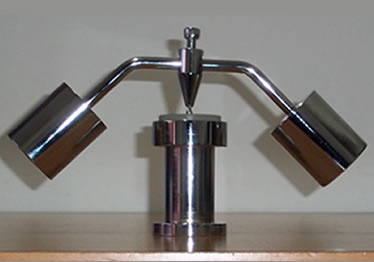

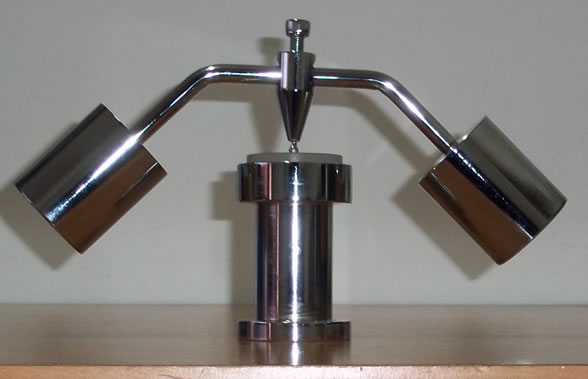

Dispositivo para ensayos de Presión de Bolilla - 20N de acuerdo a la norma IRAM 2073 / IRAM 4220-1 / IEC 61032 / IRAM NM 60884-1. Descargar Pdf

Dispositivo para ensayos de Presión de Bolilla de acuerdo a la norma IRAM 2073 / IRAM 4220-1 / IEC 61032 / IRAM NM 60884-1.

La parte bajo ensayo se debe colocar sobre una placa de 3mm de espesor y en contacto directo con la placa.

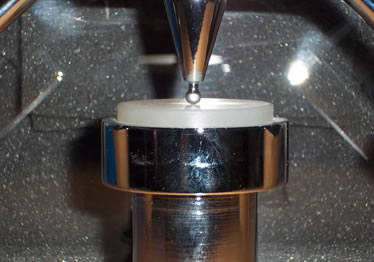

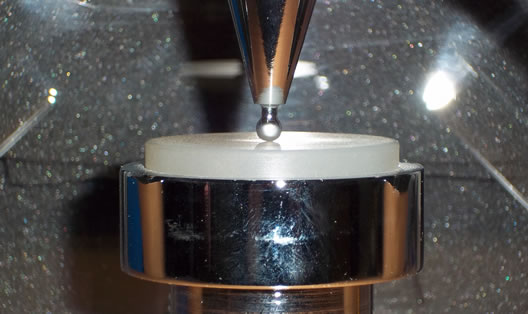

La superficie de la parte a ensayar se coloca en posición horizontal y se presiona una bolilla de acero de 5mm de diámetro, contra esta superficie con una fuerza de 20 N.

La carga de ensayo y el soporte se deben colocar en el interior del horno durante un tiempo suficiente como para asegurar que se haya alcanzado la estabilización de la temperatura de ensayo antes de comenzar el ensayo.

El se ensayo se efectúa en un horno a una temperatura de 125ºC (+/- 2ºC).

Después de 1 hora dese debe retirar la bolilla de la muestra, la cual se sumerge dentro de los 10 segundos en agua fría hasta alcanzar aproximadamente la temperatura ambiente.

Se mide el diámetro de la impresión causada por la bolilla la cual no debe ser mayor que 2mm.

Características del Equipo
Material: Acero.
Terminación superficial:
  • Pintura.
  • Cromado.
Radio de esfera: 2.5 mm.
Fuerza: 20 N.
Dimensiones:
  • 70 mm x 260mm x 170mm. (h).
  • Peso: 3 Kg
Garantía:
  • 12 meses.
  • Gran robustez en el diseño.
De acuerdo a:
  • IRAM 2073.
  • IRAM 4220-1.
  • IEC 61032.
  • IRAM NM 60884-1.
