Rigidez Dieléctrica para Termocontraibles - IEC 60454-2 / IEC 60243-1

Equipo para ensayos de Rigidez Dieléctrica a Termocontraibles.

Descargar Pdf

Equipo diseñado para realizar ensayos de Rigidez Dieléctrica a termocontraibles. según la norma IEC 60454-2 (IEC 60243-1)

Posee una tensión de salida variable entre 500 Vca y 18000 Vca.

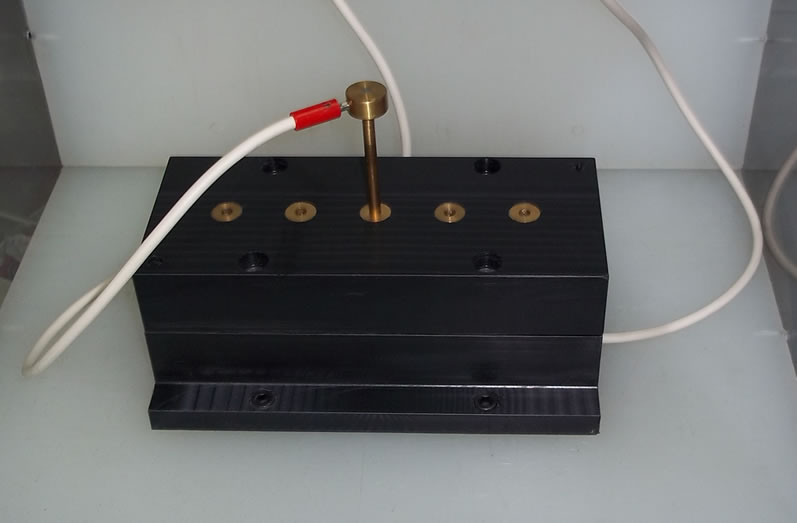

Cuenta con el electrodo especificado en la figura 2a de la IEC 60243-1.

El equipo consta de 3 partes:

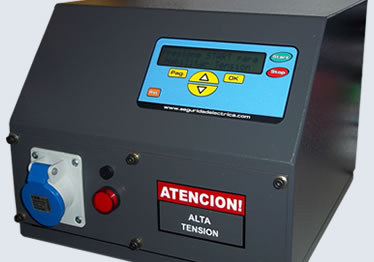

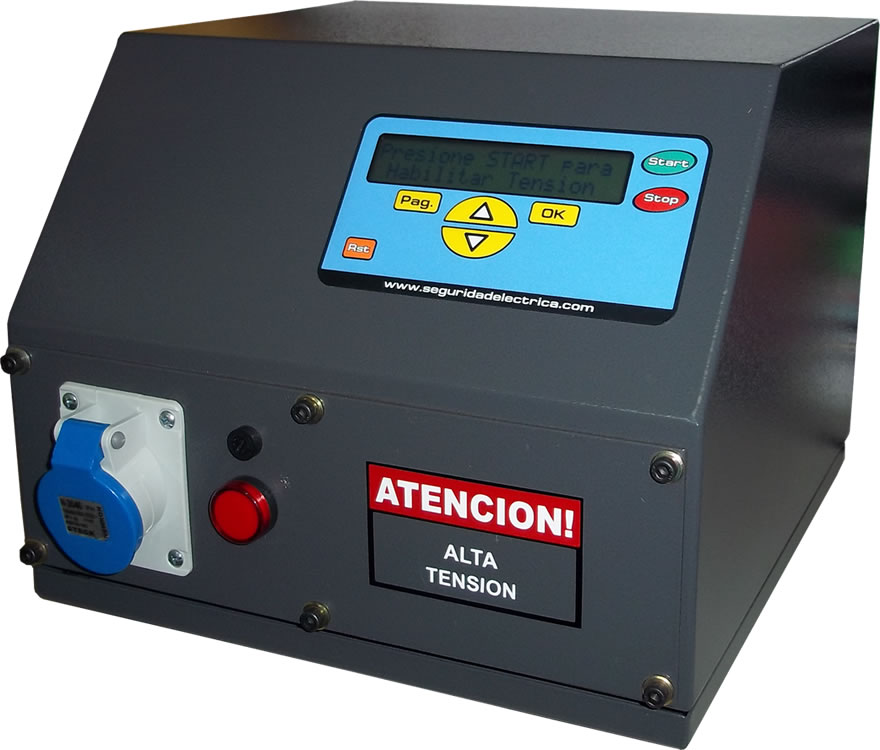

  • El equipo de control y adquisición de datos: es el encargado de medir la tensión aplicada y de detectar la falla del termocontraible.

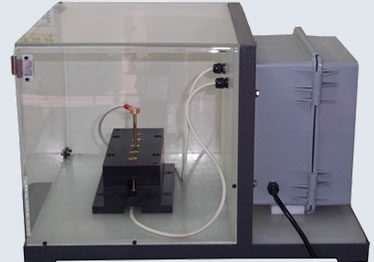

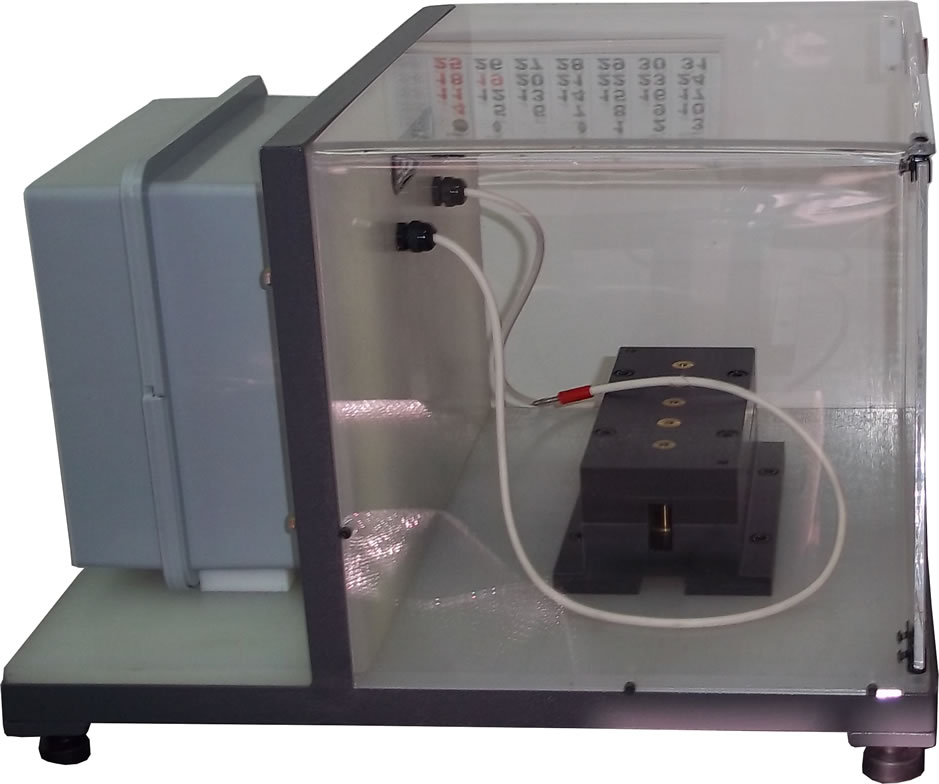

  • La cámara de ensayos: en donde se encuentra el electrodo de ensayos.

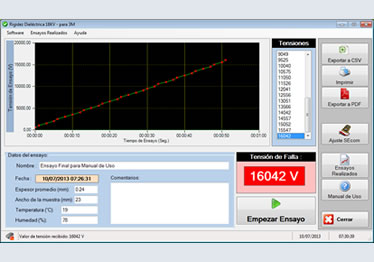

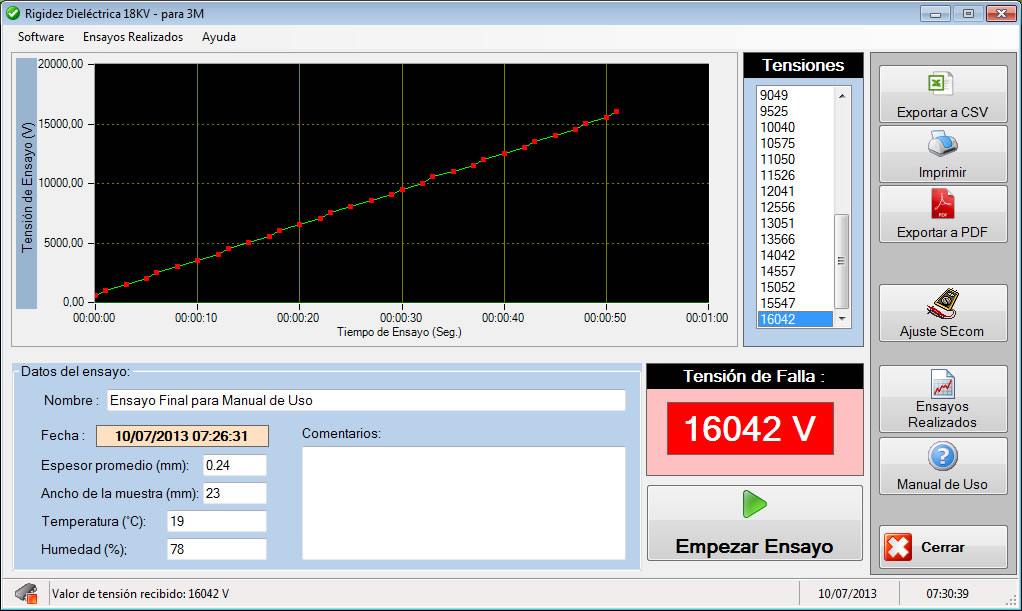

  • El software de registros de datos: este software es opcional.

El equipo puede ser manual o automatizado.

En el equipo manual, el operario del mismo es el encargado de ir elevando la tensión de ensayo en saltos de 500V.

En el equipo automatizado, el operario solamente debe presionar la tecla START y el equipo solo irá incrementando la tensión de ensayo hasta llegar a los 18000V o hasta detectar una falla del termocontraible (pinchadura).

El equipo es entregado con su Reporte de Calibración trazado a patrones nacionales y un manual de usuario para su utilización.

Los componentes utilizados en el diseño garantizan una excelente calidad de trabajo.

Características del Equipo
Alimentación: 220Vca, 50 Hz, 6 A, monofásica
Gabinete: Gabinete para mesa.
Características del ensayo:
  • Tensión de ensayo: 0 - 18000 Vca.
  • Corriente de corte: detección de arco.
  • Para ensayar: Termocontraibles.
Indicadores:
  • Display LCD de 2 líneas.
  • Neón.
  • Buzzer.
Control: Control de funcionamiento microcontrolado.
Dimensiones del gabinete con la parte electrónica:
  • 350 x 350 x 280 (h) mm.
  • Peso aproximado: 35 Kg.
Dimensiones de la cámara de ensayos:
  • 560 x 450 x 375 (h) mm.
  • Peso aproximado: 30 Kg.
Software: Software de registro y generación de reporte de ensayos (Opcional)
Garantía:
  • 12 meses.
  • Gran robustez en el diseño.
De acuerdo a:
  • IEC 60243-1 - Figura 2a.
  • IEC 60243-1
  • IEC 60454-2.
