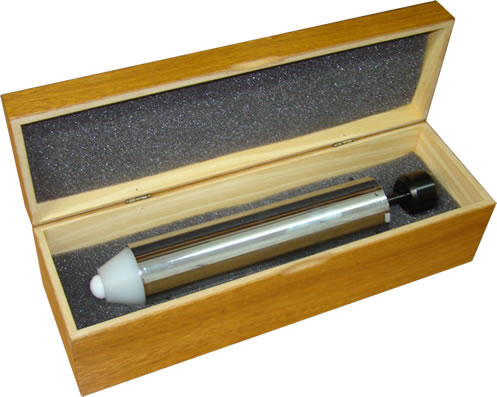

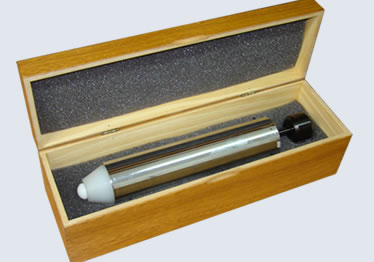

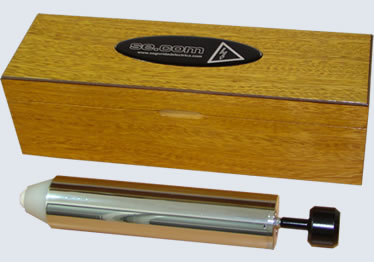

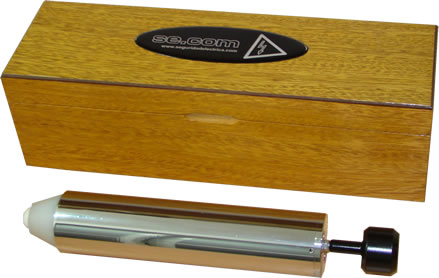

MARTILLO DE IMPACTO A RESORTE Y DISPOSITIVO CALIBRADOR. IEC 60068-2-75
El martillo de impacto a resorte, como el dispositivo calibrador, se encuentran diseñados bajos los requisitos estipulados en la IEC 60068-2-75.
La utilización del mismo, verifica las cualidades mecánicas de distintas protecciones y coberturas realizadas a diversos tipos de equipamientos y artefactos.
Este dispositivo es de aplicación obligatoria en una infinidad de normas internacionales ( IEC 60335, IEC 60065, IEC 60745, IEC 61029, IEC 60601, IEC 60610 etc), lo cual lo hace un elemento indispensable en cualquier laboratorio de ensayos.
Respecto al martillo de impacto a resortes, existen varios modelos, los cuales, si bien son de características constructivas similares, poseen una energía de impacto diferente, de acuerdo al requerimiento del ensayo.
En cambio el dispositivo de calibración, es universal para todos los modelos, permitiendo verificar el correcto funcionamiento de distintos tipos de martillos con el mismo calibrador.
|
 |
Características |
- Energía del disparo: 0,35J – 0,5J – 0,7J – 1J.
- Peso del cuerpo: 1,25 Kg. ± 0,03 Kg.
- Peso del Cono front.: 0,06 Kg. ± 0,001 Kg.
- Dureza del martillo: 100 Rockwell.
- Material del martillo (cabeza): Poliamida.
- Dimensiones:
- Diámetro 50mm ± 0,5mm.
- Longitud cuerpo 240mm ± 2mm.
- De acuerdo a: IEC 60068-2-75.
|
| |
|
 |
Características del Calibrador: |
- Escala de trabajo: Max. 1J.
- Material péndulo: Acero.
- Diámetro péndulo: 20mm.
- Long. Péndulo: 635mm ± 2,5mm.
- Long. Punta Péndulo: 120mm ± 2mm.
- Ancho Punta Péndulo: 20mm ± 0,5mm.
- Espesor Punta Péndulo: 4mm ± 0,01mm.
- Dispositivo de disparo: Acc. mecánico manual.
- De acuerdo a: IEC 60068-2-75 fig. B1.
|
|
