Plano Inclinado (IEC 60335-1 - Clausula 20)

El dispositivo Plano Inclinado se encuentra diseñado de acuerdo a la clausula 20 de la norma IEC 60335-1. Es un dispositivo de ensayo para verificar la estabilidad necesaria de aparatos eléctricos. Descargar Pdf

Los aparatos destinados a utilizarse sobre una superficie tal como el suelo o mesa, tendrán una estabilidad suficiente.

La verificación se efectua por el ensayo siguiente: los aparatos provistos con un enchufe se equipan con una ficha y un cable flexible apropiado.

El aparato se situa, desconectando el motor, en cualquier posición normal de empleo sobre un plano inclinado 10º respecto al horizontal; el cable descansa sobre el plano inclinado en la posición más desfavorable. Sin embargo, si el aparato es tal que, descansando sobre un plano horizontal, una parte del mismo que no esté normalmente en contacto con la superficie de soporte, puede tocar el plano horiontal cuando se inclina el aparato un ángulo de 10º, se situa el aparato sobre un soporte horizontal y se inclina 10º en la dirección más desfavorable.

Los aparatos que tienen una puerta se ensayan con ésta abierta o cerrada, según la condición más desfavorable.

Los aparatos destinados a contener líquidos depositados por el usuario, en utilización normal, se ensayan vacíos o llenos, según el resultado más desfavorable.

El aparato no debe volcarse.

Para los aparatos calefactores, se repite el ensayo, siendo el ángulo de inclinación 15º. Si un aparato calefactor o combinado gira en una o más posiciones, éste se somete al ensayo indicado en 11 en todas estas posiciones de giro. Durante el ensayo, el calentamiento no excedera de los valores indicados en 19.11

Los componentes utilizados en el diseño garantizan una excelente calidad de trabajo.

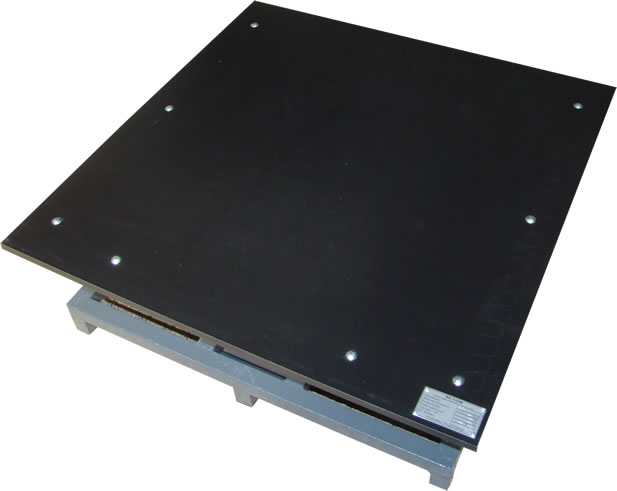

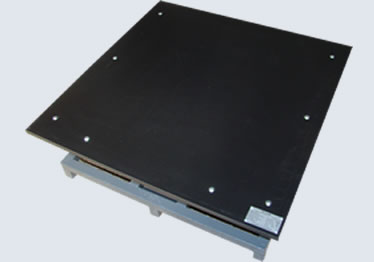

El equipo está conformado por un base de melanina negra de 1000mm x 1000mm.

Características del Equipo
Material:
  • Acero.
  • MDF en Melamina Blanca / Negra / Ceniza.
Terminación superficial:
  • Pintura.
Dimensiones:
  • Base: 1000mm x 1000mm.
  • Altura: 300mm.
  • Peso: 55Kg.
Garantía:
  • 12 meses.
  • Gran robustez en el diseño.
Según norma:
  • IEC 60335-1 / Clausula 20.

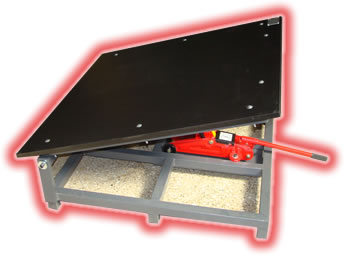

Plano Inclinado Plano Inclinado
